Ремонт промышленного насосного оборудования
Ремонт промышленных насосов
Выполняем диагностику, перемотку электродвигательной части, восстановление механических узлов, замену уплотнений и контроль после ремонта.
Обсудить ремонтWilo · Grundfos · KSB · EBARA · Calpeda · Lowara
Марки и оборудование
Работаем с распространёнными промышленными насосами
Состав ремонта определяем по конструкции агрегата, мощности электродвигателя и результатам дефектовки.
KSB
Grundfos
EBARA
Calpeda
Lowara

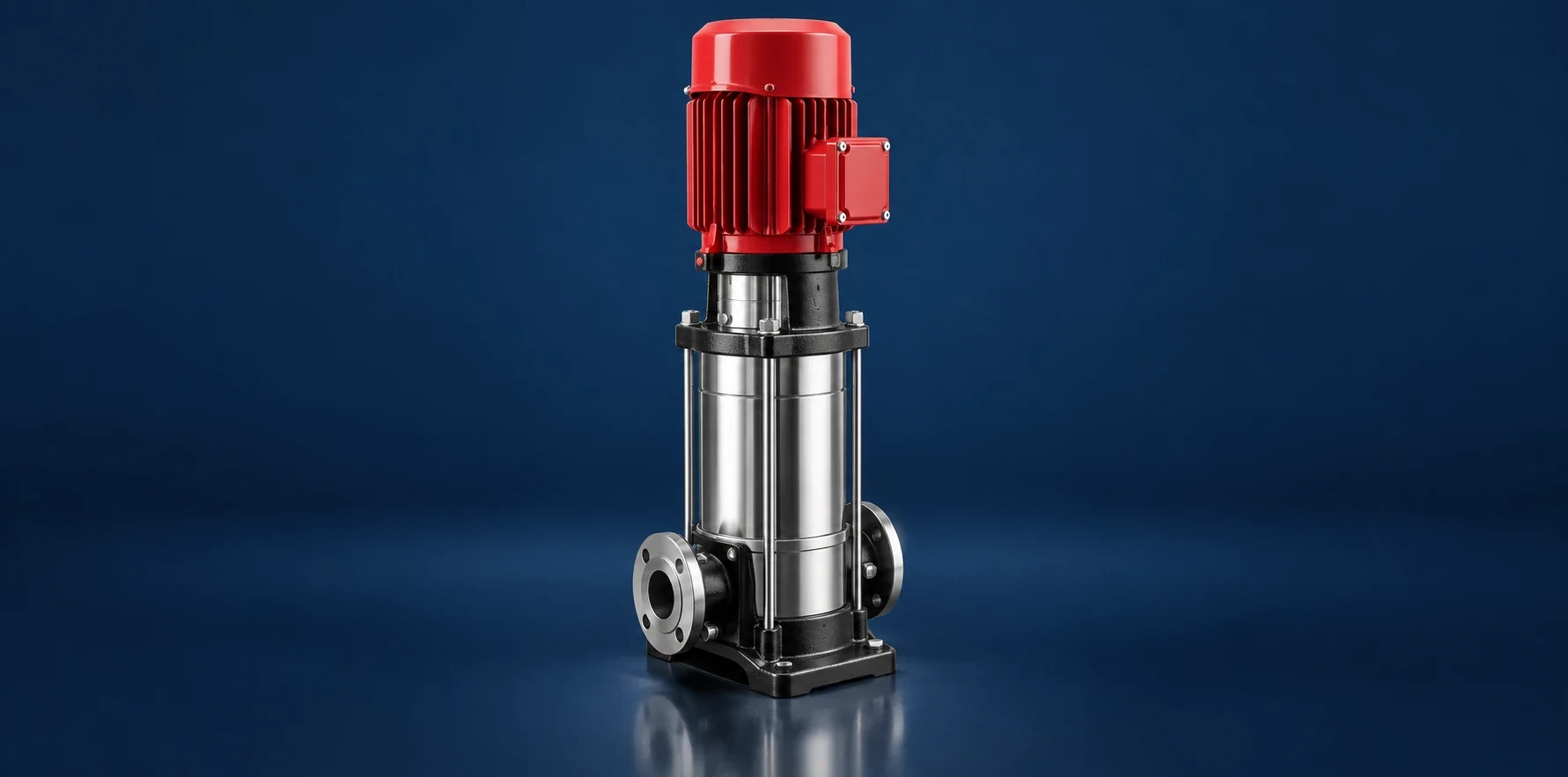

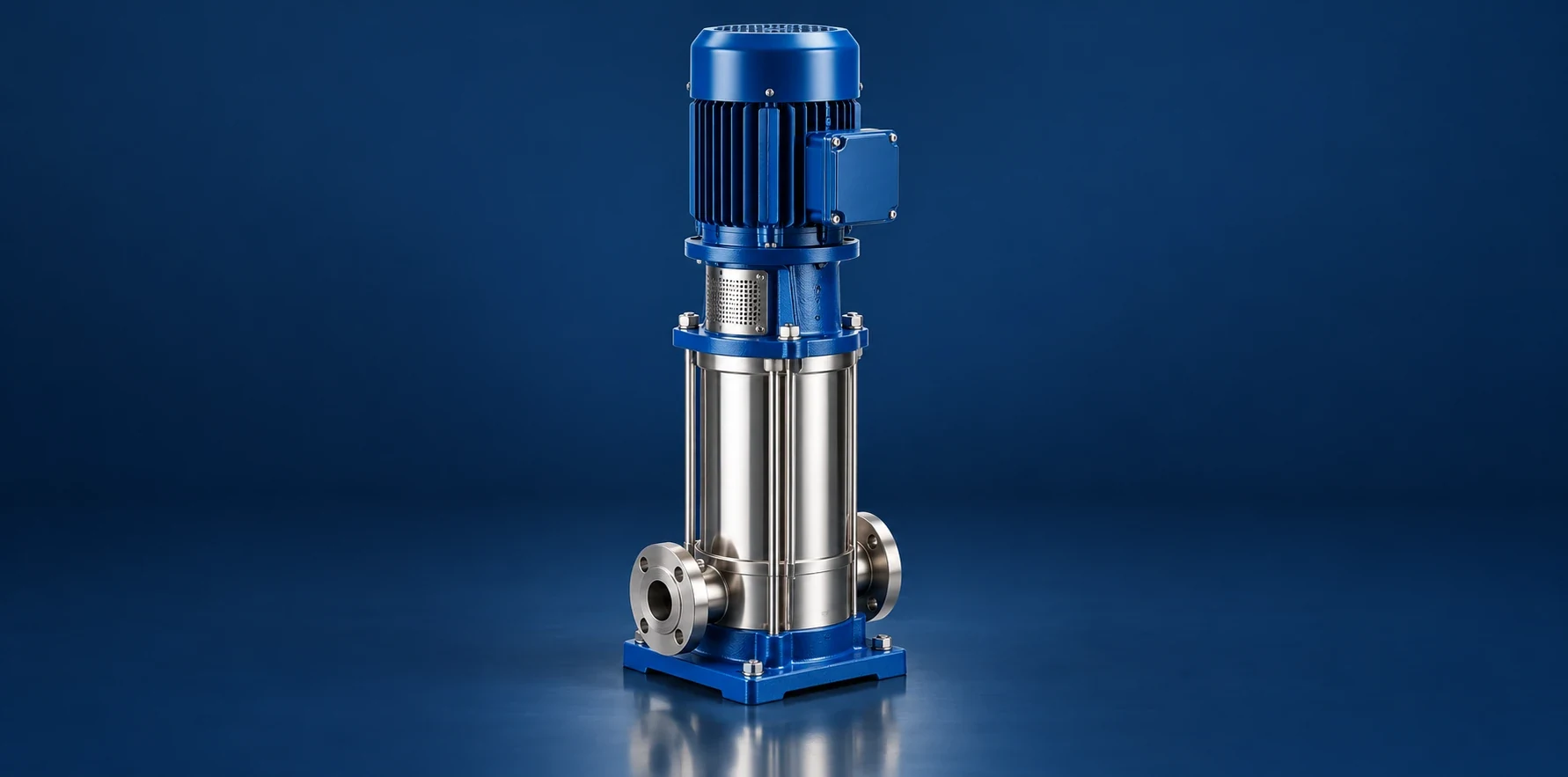

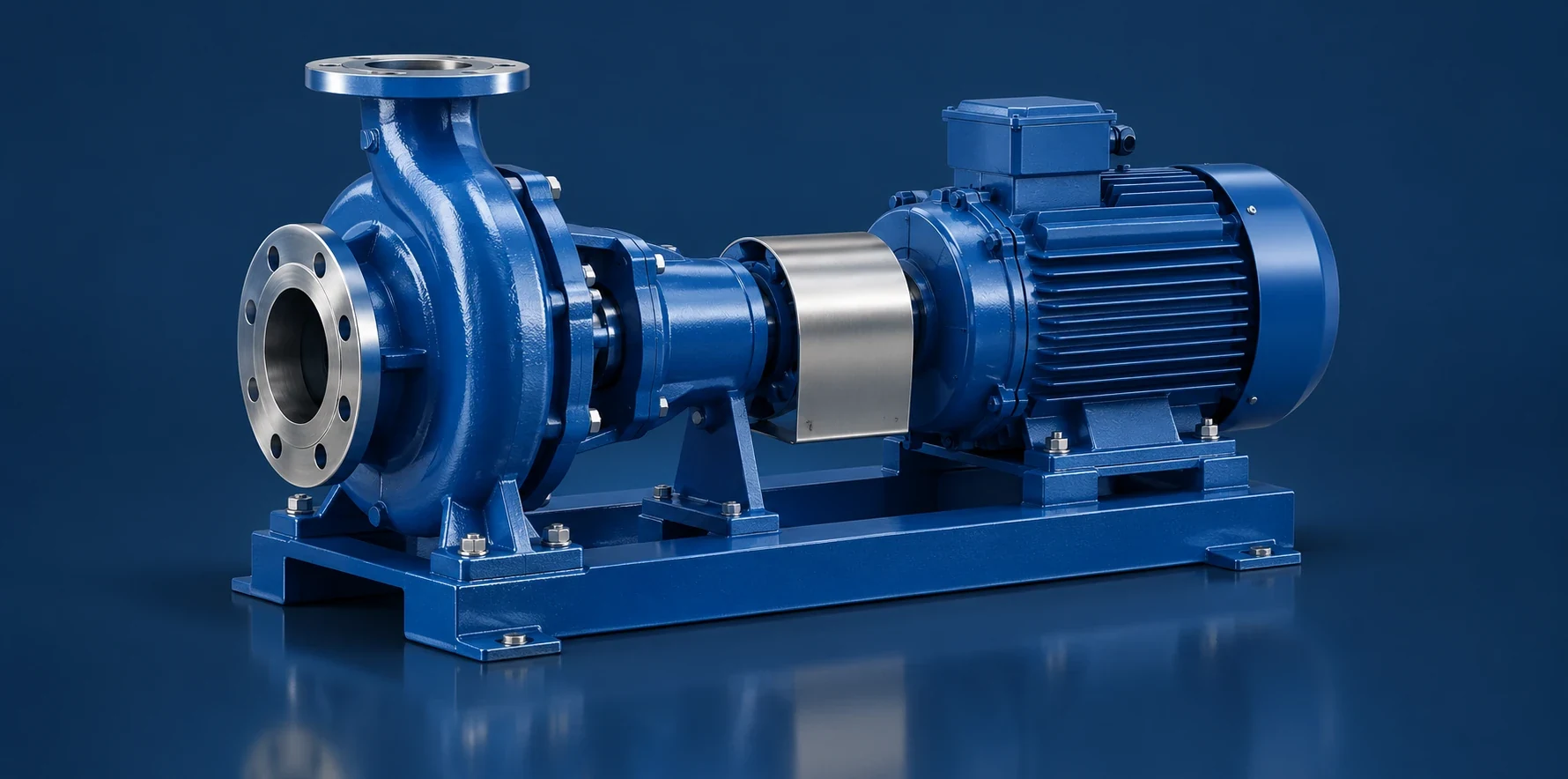

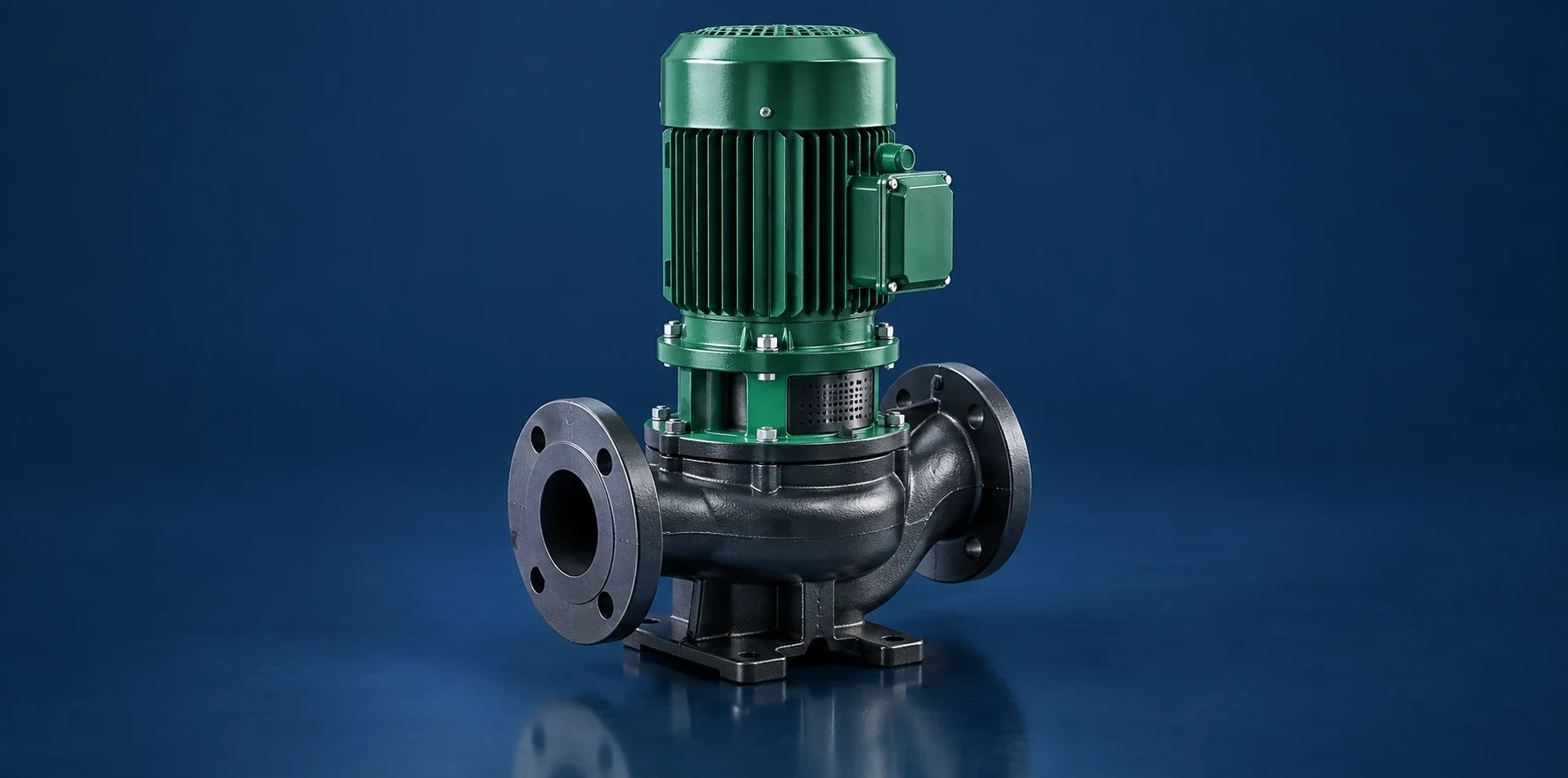

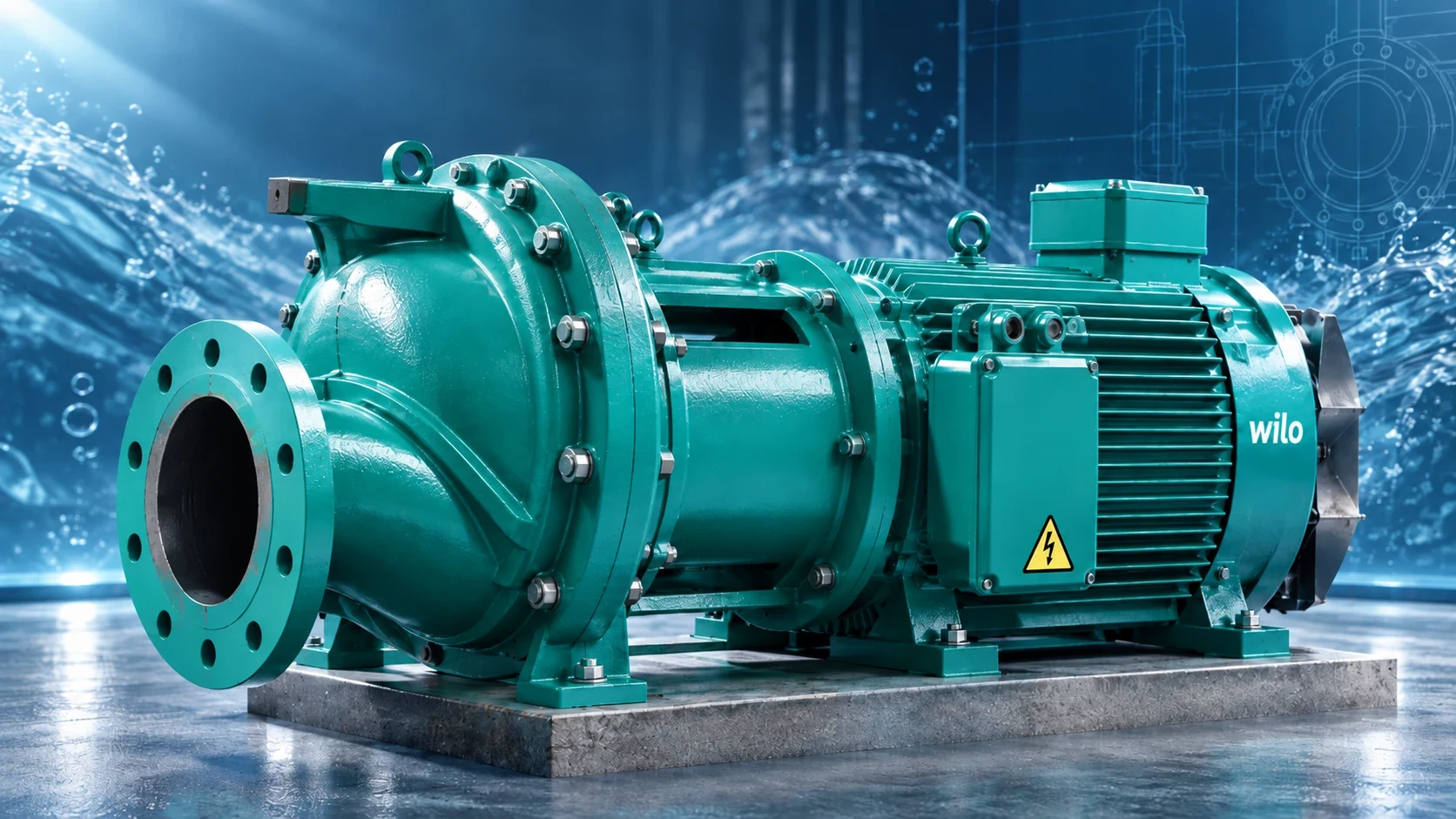

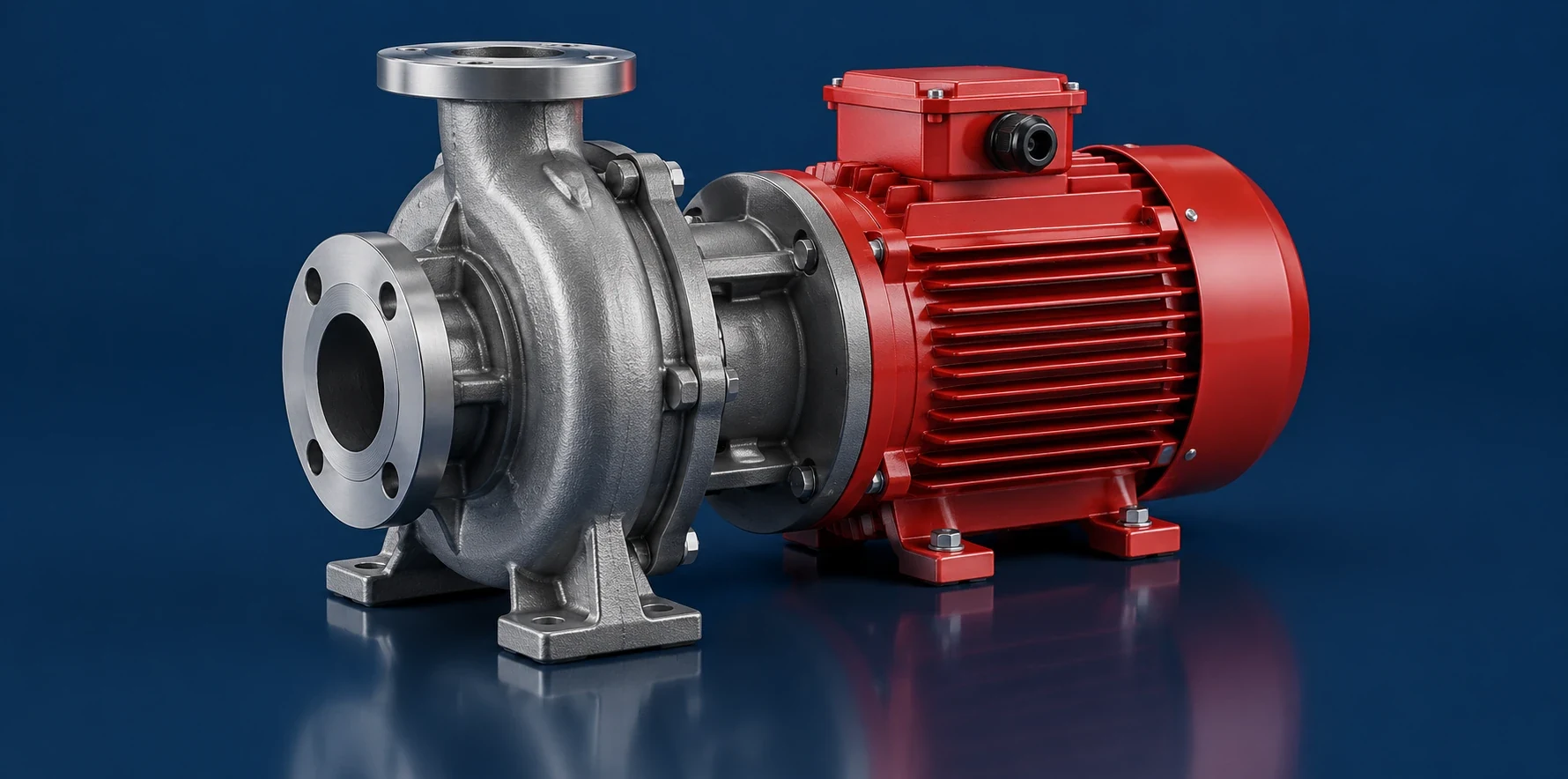

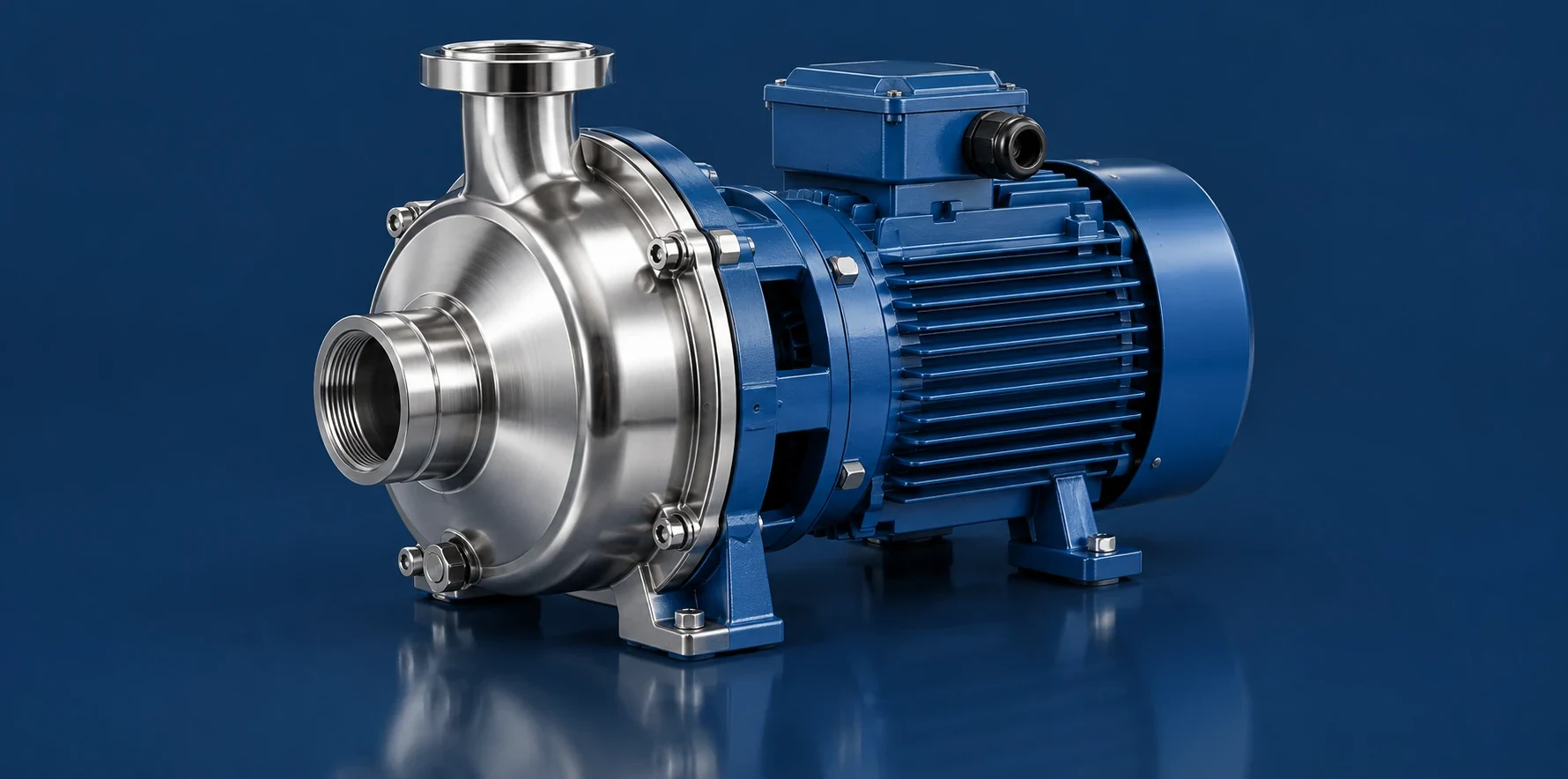

Изображения показывают типовые исполнения насосов.
Консольные · inline · циркуляционные · многоступенчатые · дренажные и фекальные
Оборудование в ремонте
Какие насосы ремонтируем
Ремонтируем распространённые промышленные насосные агрегаты: консольные, inline-насосы, циркуляционные, многоступенчатые, дренажные и фекальные, а также отдельные погружные исполнения.
01Консольные
02Inline
03Циркуляционные
04Многоступенчатые
05Дренажные и фекальные
06Отдельные погружные исполнения
Скважинные насосы в ремонт не принимаем.
Признаки неисправности
Характерные неисправности насосов
По внешнему признаку не всегда можно точно определить причину отказа. Поэтому при дефектовке оцениваем электрическую и механическую часть насосного агрегата в комплексе.
01
Снижение подачи или напора
Проверяем состояние рабочего колеса, наличие износа, повреждений и загрязнений. Рабочие колёса не восстанавливаем и не балансируем — при необходимости заменяем готовой деталью.
02
Насос не запускается или срабатывает защита
Проверяем состояние обмотки статора, сопротивление изоляции, подшипниковые узлы и наличие влаги внутри корпуса.
03
Течь или потеря герметичности
Проверяем сальниковые и торцевые уплотнения, соединения корпуса и состояние герметизируемых узлов. При необходимости выполняем переуплотнение и герметизацию.
04
Повышенный шум или вибрация
Проверяем состояние подшипников, посадочных мест, вала и рабочего колеса. Изношенные подшипники заменяем, повреждённые посадочные места восстанавливаем.
05
Перегрев электродвигателя насоса
Проверяем состояние обмотки и механической части агрегата: подшипники, лёгкость вращения и состояние рабочего колеса.

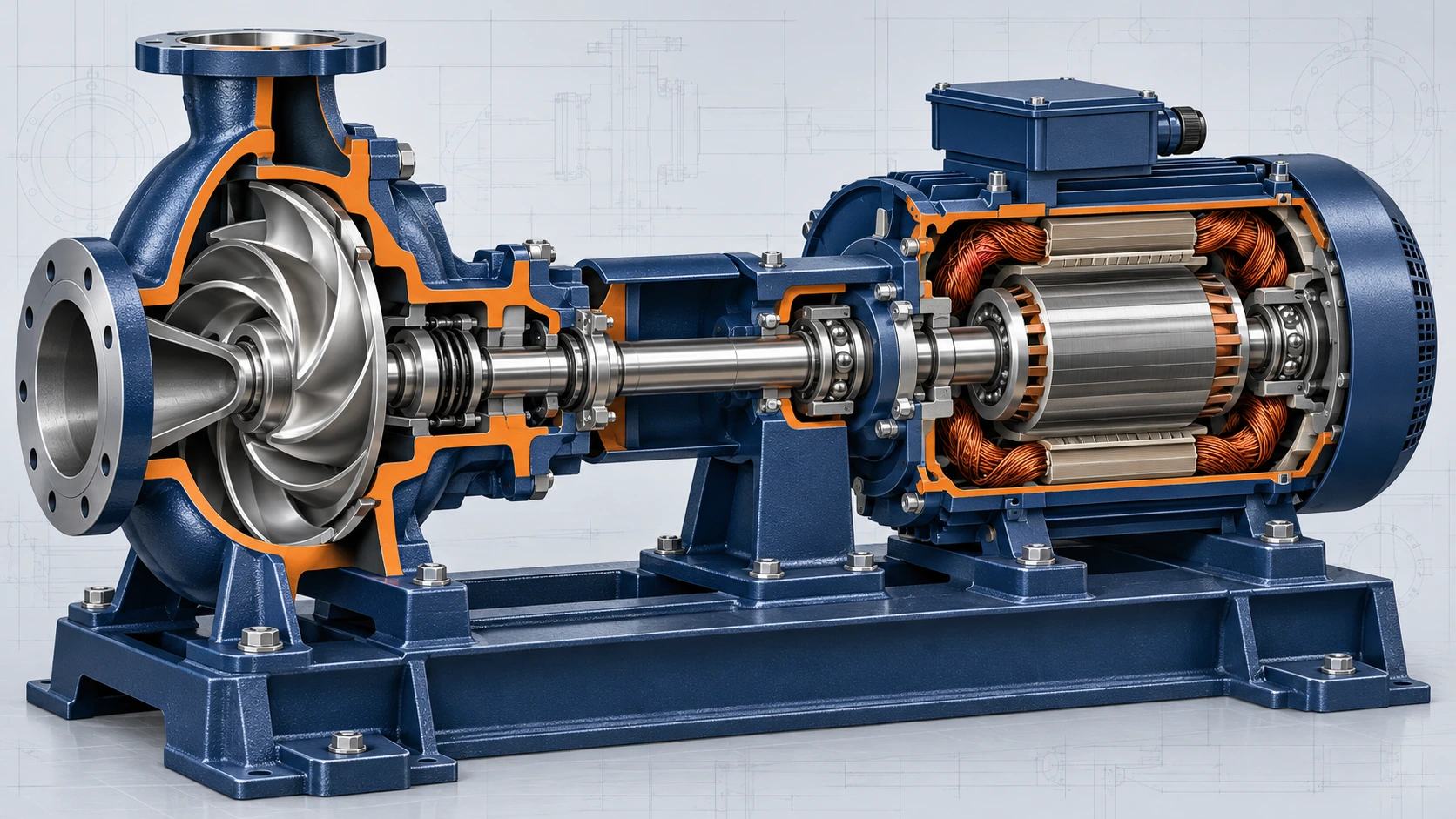

Внешнее устройство
Устройство насоса и основные узлы агрегата
Насос рассматриваем как единый агрегат, в котором состояние электродвигателя связано с механической частью и уплотнениями.
Для некоторых конструкций доступ к обмотке возможен только после частичной разборки насосной части. При ремонте проверяем состояние уплотнений и восстанавливаем герметичность доступных узлов.
Узел уплотнения может иметь торцевое или сальниковое исполнение — в зависимости от конструкции насоса.
- 1Статор
- 2Ротор
- 3Подшипники
- 4Торцевое уплотнение
- 5Сальник
- 6Крыльчатка насоса
От дефектовки до контроля
Этапы ремонта насосного агрегата
Разборку выполняем до состояния, позволяющего отдельно оценить электродвигатель, подшипниковые узлы, уплотнения и рабочее колесо.
- 01
Разборка и дефектовка
- Разборка насосного агрегата
- Проверка состояния рабочего колеса
- Проверка обмотки и статора
- Проверка посадочных мест
- Проверка подшипников
- Проверка наличия влаги в корпусе
- Проверка сальниковых и торцевых уплотнений
- При наличии — проверка состояния и герметичности рубашки охлаждения
- 02
Восстановление электрической части
- Перемотка статора
- Замена подшипников
- Восстановление посадочных мест
- В отдельных конструкциях — выпрессовка активного железа для перемотки и последующая запрессовка
- 03
Сборка насосной части и уплотнение
- Демонтаж/монтаж насосной части
- Демонтаж/монтаж рабочего колеса
- Переуплотнение
- Герметизация швов и соединений
- Замена сальников
- Замена торцевых уплотнений
- 04
Испытания и контроль
До пропитки
Статор после намотки обязательно проходит электрический контроль до пропитки.
- Сопротивление изоляции
- Отсутствие межвитковых замыканий
- Контроль электрических параметров
После сборки
Если конструкция насоса позволяет и торцевое уплотнение расположено снаружи, электродвигательная часть испытывается на холостом ходу по аналогии с асинхронным электродвигателем.
В остальных случаях объём итогового контроля определяется конструкцией насосного агрегата.
Границы выполняемых работ
Технические ограничения
Состав ремонта определяем после дефектовки с учётом фактического состояния агрегата и доступности запасных частей.
Рабочее колесо
Рабочие колёса насосов не ремонтируем и не балансируем. При необходимости выполняем замену готовой деталью.
Скважинные насосы
Скважинные насосы в ремонт не принимаем.
Гидравлическая часть
Гидравлическую часть как отдельный агрегат не восстанавливаем. Работы выполняются в составе ремонта насосного оборудования.
Практика ремонта
Примеры выполненных работ
Раздел будет дополнен реальными примерами ремонта насосного оборудования.
Фотографии оборудования и описание выполненных работ появятся здесь после подготовки материалов.
